MBPK VIDEO/AUDIO PATCHBAY SERIES
JACK PANELS
FAX: 773 792-2129
* Please visit the product pages on our website for the most up-to-date product information

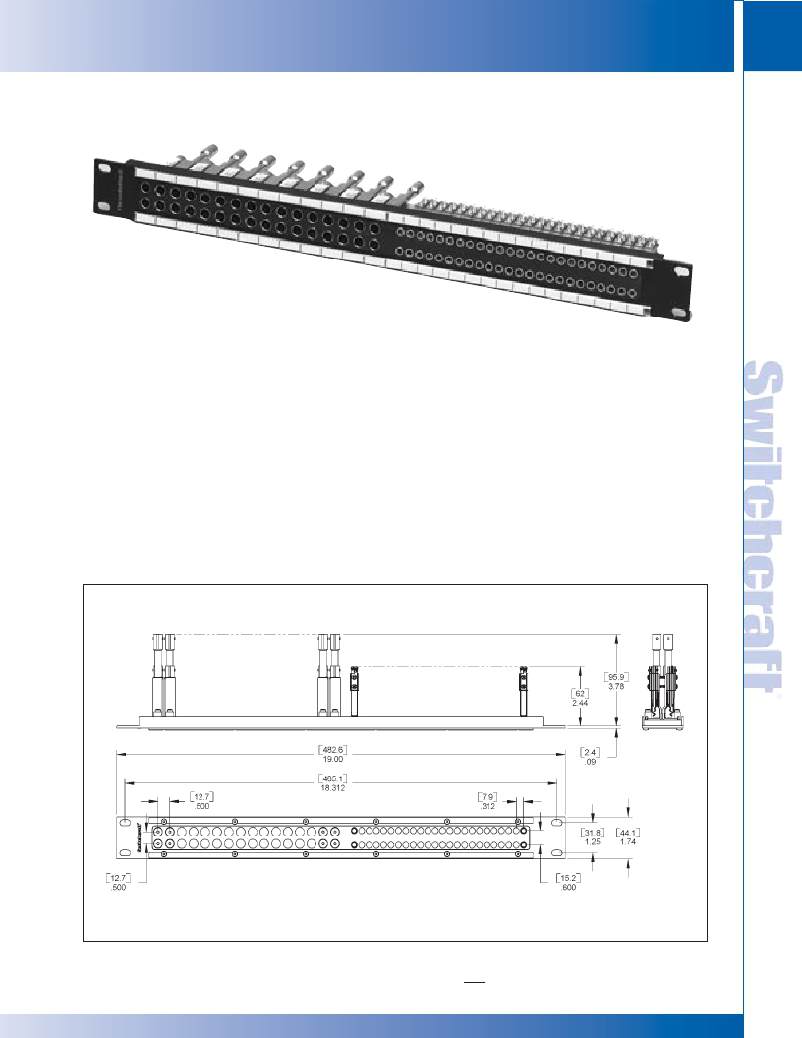

MBPK VIDEO/AUDIO PATCHBAY SERIES
MBPK175T
201
The MBPK Series combines audio and video in one
convenient patchbay. The patchbay consists of 16 midsize
video jacks and 48 TT bantam jacks. Options include 75 Ohm
terminated or non-terminated video jacks. All TT bantam jacks
have T, R, S, TN and RN solder terminals. Audio jacks have
nickel-plated steel frames, gold-plated crossbar switching
contacts and flared terminals for easier soldering.
FEATURES AND BENEFITS
Combines 16 midsize video jacks and
48 TT bantam audio jacks
Video jacks are rated from DC to 3.0 GHZ
All audio jacks are nickel-plated with steel frames and gold-
plated crossbar switching contacts
For non-terminated version, use part no. MBPK1NT
VIDEO JACK SPECIFICATIONS
See page 196 for details
AUDIO JACK SPECIFICATIONS
See page 164 for details
MATERIALS
FRAME
Aluminum, black anodized
DIMENSIONS ARE FOR REFERENCE ONLY
Inch
(mm)
SWITCHCRAFT, INC. 5555 N. Elston Ave. ? Chicago, IL 60630
